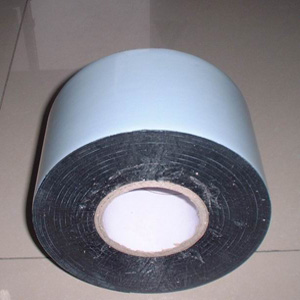

聚乙烯冷缠胶带的使用寿命在国内行业中的一致说法是50年。而实际上，聚乙烯冷缠胶带是从80年代后期从国外引进的。所以，目前国内的任何一个项目都暂且无法用实际防腐效果来说明聚乙烯冷缠胶带的寿命。国际上公认的防腐寿命可以达到30年以上，根据聚乙烯冷缠胶带在国际上的应用实例中国外多数输油、输气管道，从60-70年代建成投入运行至今已达40余年正常运行的事实，充分证明实际使用寿命远超过30年的预期。

对于理论上的推算方法，有如下几种的测算与试验手段。结果也证明聚乙烯冷缠胶带的防腐寿命在20-42年。

（1）热、氧、水产生的复合作用：用测胶粘带电阻率的变化来考虑复合作用，在120℃试验10000小时也没有达到寿命终点。日本人采用8℃半减准则来计算胶粘带的寿命。即如果在T1℃下寿命为t1 ，则在T1 ＋8℃下的寿命为0.5t1 ，按8℃半减准则，把120℃下的 1×104 小时换算成80℃时，其寿命为：3.2×105 小时，大约等于36.5年。

（2）光老化寿命：日本专家认为，用紫外线照射200小时相当于室外暴露一年的时间。根据这一理论，日本古河电工对聚乙烯胶粘带用紫外线照射了4000小时后再测其抗拉强度而无变化，仅延伸率降低了20%。以此认为聚乙烯胶粘带的室外暴露防腐寿命可以达到20年。

（3）氧的影响：聚乙烯胶粘带吸氧后形成氧化物，通过氧化物量可以确定吸氧量。通常胶粘带吸氧量在10ml/g时对胶粘带性能影响很小。用更为严格的要求数值7ml/g作为寿命终点绘出阿雷尼乌斯曲线，从曲线上看出在80℃时胶粘带的使用寿命为42年。

 以上的聚乙烯冷缠胶带寿命推算，都是假定产品在满足行业标准的前提下进行的。不同质量的聚乙烯冷缠胶带，防腐寿命相差甚远。同样质量的产品，施工质量的好坏也会影响到它的防腐效果以及防腐寿命。
