济宁迅大管道防腐材料开发的粘弹体防腐胶带（膏）参与国家标准制定专利产品

Release date:2016-12-14 19:17 source:http://www.lengchanjiaodai.com Click：

近日，由济宁迅大管道防腐材料有限公司开发生产的粘弹体防腐胶带（膏）参与国家标准制定专利产品。

《济宁迅大管道防腐材料有限公司》是国内唯一拥有三大油—中石油中石化中海油入网定点单位，去年国内外销售额达到6800万元，国内总量1个亿，我公司占55%的销售份额，国际入网有通标SGS公司的ASTM,德国工程协会的DVGW认证和美国科学协会AWWA认证。今年又参与国家标准标准的起草制定......企业规模中国第一，全球第四。与国内大型防腐胶带企业合作是你明智的选择，我们以高质量的产品，全面的售后服务，良好的社会信誉，解决客户在施工过程中的技术难题。电询13608916967

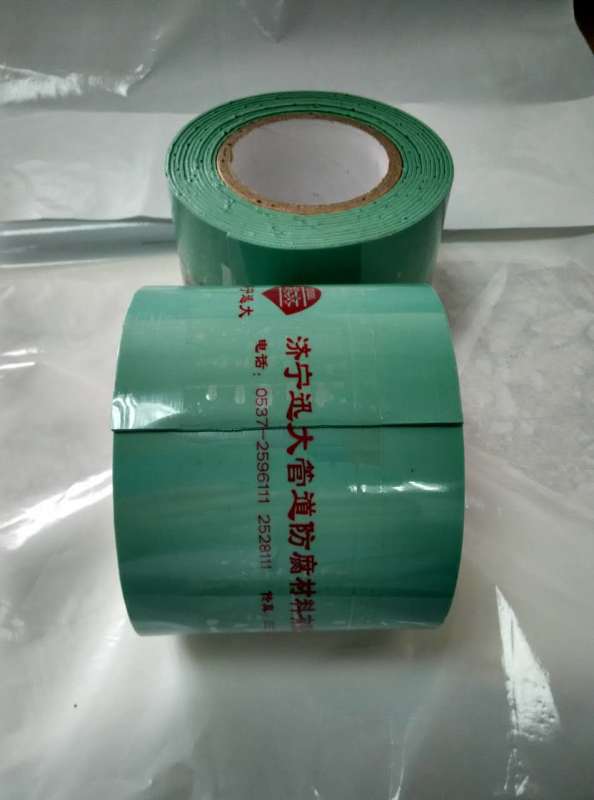

粘弹体防腐胶带 (4).jpg

粘弹体防腐胶带

专门为埋地管道以及其它需要防腐的异性设备诸如法兰、阀门、泵等所研究设计的一种防腐新产品。本产品是一种永不固化的粘弹性聚合物，具有独特的冷流特性，在防腐及修复的过程中可以达到自修复功能，以达到完全保护的效果。本产品无须涂刷底漆，无脱落，无开裂，无硬化，具有很强的粘结力，良好的耐化学性且无阴极保护剥离现象，彻底杜绝水分侵入及微生物腐蚀，使其具有独特的长效性。

的防腐保护等领域。

特征
1. 表面处理要求低至ST2/3级，无须硼砂除锈
2. 直接应用于钢、PE、PP、FBE等表面，无须底漆；
3. 密封性好，可彻底阻断水份和氧气；
4. 轻微缺陷可自我修复；
5. 现场操作性好，可直接应用于异性构件防腐；
6. 使用温度范围大，在-30℃-130℃的高寒高温环境中施工，操作简单方便；
7. 现场施工质量容易控制，受环境、人员技术水平影响较小；
8. 可选择使用PVC/PE/PP外护带、热收缩外护粘弹体胶带施工简单方便，对表面的处理要求不高，手工除锈至 St2 级即可满足使用要求，所用材料完全环保，符合现代防腐设计理念，是防腐保护的理想产品，可广泛应用于石油天然气管道防腐层的修复，3PE 防腐层损伤修复及法兰、阀门、泵等异型设备带、纤维复合外护带；
9. 经国内外大型管道工程应用实践，质量稳定可靠

技术参数 Technical Data

性能		测试方法	典型值
性能		测试方法	NTD	NTDH
绝缘电阻率（100d）Ω ·m2		DIN30670-91	108	108
密度 g/cm3		GB/T4472-84	1.41	1.44
吸水率 %		SY/T0414-2007附录B	0.03	0.03
剪切强度 MPa	（23℃ 带/钢）	ISO21809-3附录 L	0.04	0.07
剪切强度 MPa	（60℃ 带/钢）	ISO21809-3附录 L	—	—
冲击强度（有外带）		GB/T23257-2009 附录K	15J 冲击无漏点	15J 冲击无漏点
剥离强度	对PE 23℃	ISO21809-3附录 D	4	10
	对PE 60℃		——	——
	对钢23℃		5	15
	对钢60℃		——	——
	对FBE 23℃		6	17
	对FBE 60℃		——	——
阴极剥离mm	23℃， 24h， -3.5V	GB/T23257-2009 附录D	1.00	1.00
阴极剥离mm	65℃， 30d， -1.5V	GB/T23257-2009 附录D	3.00	4.00
热水浸泡（70℃,120d）后剥离强度N/cm	对PE 23℃	ISO21809-3附录 I	3	6
	对钢23℃		3	7
	对PE60℃		——	——
	对钢60℃		——	——
